Decoder	Lenz 077XF
Vorbereitung	keine
Fräsarbeiten	Nein
Schwierigkeitsgrad	leicht

Vorbereitungen für den Einbau

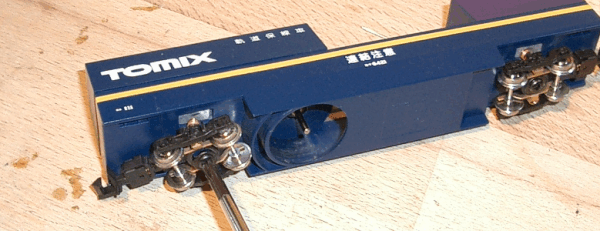

Als Erstes muss das im Reinigungswagen eingesetzte Werkzeug (z.B. Polierscheibe)  entnommen werden. Um das Gehäuse öffnen zu können wird das Drehgestell und die Abdeckhaube auf der Motorseite abgeschraubt. Nicht nur das Drehgestell sondern auch das Gehäuse wird durch die an der Unterseite des Fahrwerks angebrachte Schraube fixiert. Nach dem Abnehmen der Haube und des darunter liegenden Gewichts wird der Blick frei für die Steuerplatine und den darauf sitzenden Wahlschalter. Sie muss ebenfalls samt Schalter und dem Motorblock herausgenommen werden.

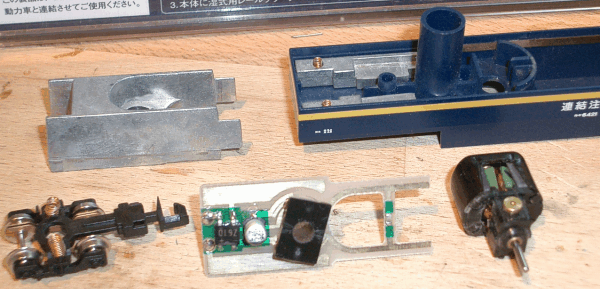

Der Wagen ist in seine einzelnen Komponenten zerlegt.

Alle Elektronikbauteile, die sich auf der Platine befinden sowie der Schalter sind für einen Digitalbetrieb unnötig. Deshalb wird die Platine später nicht mehr benötigt. Durch den verzicht auf die Platine beleibt sie unverändert und kann evtl. für einen späteren Rückbau wieder eingebaut werden.
Für den Reinigungswagen wurde bei uns ein gebrauchter Lokdecoder (LE077XF) verwendet, die Funktionsausgänge bleiben hier unbenutzt. Es kann auch ein reiner Funktionsdecoder verwendet werden, bei dem dann die Geschwindigkeit des Motors nicht geregelt werden kann. In unserem Fall waren die Kabel durch den vorherigen Einbau zu kurz und wurden verlängert und mit einem Schrumpfschlauch isoliert.
Die Stromabnahme erfolgt über die beiden Drehgestelle, die mittels zweier Leiterbahnen auf der Innenseite des Gehäuses (siehe Bild) verbunden sind. An diese Leiterbahnen werden die beiden Versorgungskabel (schwarz und rot) angelötet. Die Motoranschlüsse (grau und orange) werden direkt an die zuvor mit Schleifpapier angerauten Motorkontakte angelötet. Zur Isolierung wird das Gewicht an dessen Unterseite und den Innenseiten der "Tasche", in der später der Decoder platz finden wird, mit Kreppband beklebt.

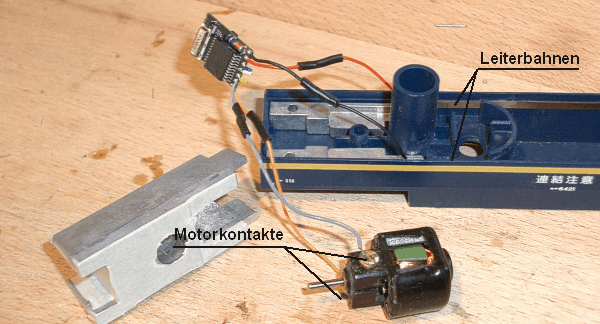

Decoder fertig angeschlossen, noch nicht eingebaut.

Der Motor kann nun wieder eingesetzt werden. Die Kabel finden unter dem Gewicht platz, das nun mit dem Decoder zusammen ebenso wieder eingebaut werden kann. Wie bereits erwähnt wird auf die Platine vollkommen verzichtet. Anschließend kann die Abdeckhaube wieder mit dem Drehgestell aufgeschraubt werden.

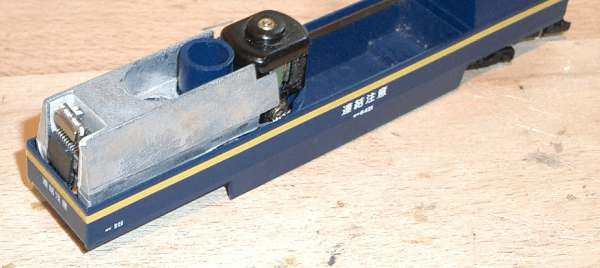

Decoder fertig eingebaut

Datum: April 2005
